3.5 Floating Point

🔑Table of Contents

1. Floating Point                            - 부동소수점
2. Floating Point Standard            - IEEE이론
3. IEEE Floating-Point Format      - IEEE계산방법,예제
4. Single-Precision Range            - 단정도 범위
5. Double-Precision Range           -배정도 범위
6. Floating-Point Precision            - 부동소수점의 정밀도
7. Floating-Point Example
8. Denormal Number                     - 비정규 숫자
9. Infinities and NaNs                    - 무한대와 숫자가 아닌것
10. Floating - Point Addition            - 부동소숫점 덧셈
11. FP Adder Hardware                   - 부동소수점 가산기
12. Floating-Point Multiplication      - 부동소수점 곱셈
13. FP Arithmetic Hardware             - 부동소수점 산술 하드웨어
14. FP Instructions in MIPS             - 부동소수점 MIPS명령어
15. 궁금한점

---



📌Floating Point (부동소수점)

• 정수가 아닌 수(실수)를 표현하기 위해
• scientific notation (정수부가 일의 자리인 표현을 정규화된(normalized)표현)
  • -2.34 * 10^56 (normalized) = -2.34e56
  • 0.002 * 10 ^ (-4)  (not normalized) = 2.0e-7
  • 987.02 * 10^9 (not normalized) = 9.8702e11
  • 289.375 => 2.89375 * 10^-2
• binary로는
  • ±1.xxxxxxx_2 * 2^(yyyy)
• C언어에서 float형과 double형이라는 타입이 있다

📌Floating Point Standard

• IEEE(전기전자기술자협회)에 의해 IEEE 754로 정의됨
• 표현하는 방식이 많아지게 되자 개발됨
• 현재 대부분 보편적으로 채택하고있음
• 2개의 표현법 (single-precision(단정도,32bit), double-precision(배정도, 64bit)

※그 외

• half-precision: 16bit
• quadruple-precision : 128 bit
• octuple-precision: 256 bit

📌 IEEE Floating-Point Format



부호     지수                소수

💡공식 외우기

• 부호비트
  • 0: 양수 / 1: 음수

• 지수
  • 숫자의 크기를 결정하는 부분으로 , 초과표현을 사용
  • 지수 = 실제지수 + Bias(편향지수)

    • Single-Precision(단정밀도): Bias = 127
    • Double-Precision(배정밀도) : Bias = 1023

• 가수 (소수-> 부동소수점 수의 정밀도를 결정하는 중요한 부분이다)
  • 정규화(Normalization)되고 범위 : 1.0 ≤ |significand | ≤ 2.0
  • 이진수로 표현될때 항상 1로 시작하는 비트가 존재 (hidden bit)
  • 숨겨진 비트를 포함하면, 가수는 1.xxx의 형태가 된다
  • 예를 들어, 가수 값이 0.1101이면 실제값은 1.1101이 된다

📝예제1(32 bit)

x = -6.5

• s = 1(음수)
• Fraction
  • 6.5 = 110.1 = 1.101 * 2^2   (지수  →  2)
  • 소수 = 0.101(2진수)   → 0.5 + 0.125 = 0.625
  • 가수 = 1+ 0.625 = 1.625

x=(−1)^1×1.625×2^2



결과 : IEEE 754 32비트 표현

부호(1)/지수(127+2=129)/소수(0.101)

1 10000001 10100000000000000000000



📝예제2(64 bit)

x = -25.75

• s = 1
• Fraction(2진수 변환)
  • 25 = 11001
  • 0.75 = 0.11
  • 25.75 = 11001.11
  • 정규화  → 1.100111 * 2^4  (지수  → 4)
  • 가수 = 1.100111 = 1 + 0.5 + 0.0625 + 0.0078125 = 1.609375
• x = (−1)^1×1.609375×2^4

결과 : IEEE 754 64비트 표현

부호(1)/지수(1023 + 4 =1027)/소수(0.100111)

1 10000000011 1001110000000000000000000000000000000000000000000000



📌Single-Precision Range

단정도 범위

• exponent(멱지수)는 0000001(2)이상 11111110(2)이하 ( 00000000, 11111111은 사용되지 않는다)
• 가장작은값 ( 00000001) → 실제 Exponent : 1 - 127 = -126
  • Fraction : 0000...
  • Manissa(가수) : 1.0
  • ±1.0 * 2^(-126) = ±1.8 * 10^(-38) 과 같이 계산됨
• 가장 큰값(11111110) → 실제 Exponent : 254 - 127 = 127
  • Fraction : 1111...
  • Manissa(가수) : 1.1111...111
  • ±2.0 * 2^(127) = ±3.4 * 10^(38) 과 같이 계산됨

📌 Double-Precision Range

배정도 범위

• exponent(멱지수)는 0000001(2)이상 11111110(2)이하 ( 00000000, 11111111은 사용되지 않는다)
• 가장작은값 ( 00000001) → 실제 Exponent : 1 - 1023 = -1022
  • Fraction : 0000...
  • Manissa(가수) : 1.0
  • ±1.0 * 2⁻¹⁰²² = ±2.2 * 10⁻³⁰⁸  과 같이 계산됨
• 가장 큰값(11111110) → 실제 Exponent : 2046 - 1023 = 1023
  • Fraction : 1111...
  • Manissa(가수) : 1.1111...111
  • ±2.0 * 2¹⁰²³ = ±1.8 * 10³⁰⁸ 과 같이 계산됨(참고)

📌 Floating-Point Precision

부동소수점의 정밀도    → Fraction 비트로 결정(많을수록 더 정확한 숫자표현가능)

• Relative precision (상대적인 정도 . 정확도)
  • 모든 fraction 비트는 significant
  • single: fraction이 23비트. 2⁻²³의 정확도
    • 10진법 반환  → 23 * log2 ≈ 23 * 0.301 = 6.9 → 6~7자리까지 표현가능
  • double : fraction이 52비트 2⁻⁵²의 정확도
    • 10진법 반환  → 52 * log2 ≈ 52 * 0.301 = 15.65 → 15~16자리까지 표현가능(참고)

📌Floating-Point 예제

📝-0.75

• 2진법 = -0.11
• 정규화된 표현 = -1.1 * 2⁻¹
  • 부호(S) = 1
  • 가수 = 1.1
  • 지수 = -1
• 부동소수점 표현
  • 부호(S) = 1
  • 가수 = 1000...00
  • 지수 → single Precision(32bit) = -1 + 127 = 126  → 01111110
  •         → Double Precision(64bit) = -1 + 1023 = 1022 = 01111111110
• 결론
  • single Precision = 1 01111110 1000...000
  • Double Precision = 1 01111111110 1000...000

📝single-precision float인 1 10000001 01000...000가 십진수로는 ?



• 주어진 부동소수점 표현
  • 부호(S) = 1
  • 지수 = 10000001 (129)
  • 가수 = 01000...000
• 정규화
  • 부호(S) = 1 → -1
  • 지수 = 129 - 127 = 2 → 2² = 4
  • 가수 = 1.01 → 1+2⁻² = 1 + 0.25 = 1.25
• 결론

  • x = (-1)¹ * 1.25 * 2²   = -1 * 1.25 * 4   = -5.0

📋Quiz!

5.625(10진수)의 부동소수점 저장모습을 적어보시오 (단일 정밀도 형식)

• 5 → 101(2)
• 0.625 → 0.625 * 2 = 1.25                 → 1
•                       0.25 → 0.25 * 2 = 0.5 → 0
•                       0.5 → 0.5 * 2 = 1.0     → 1
• 5.625 = 101.101
• 정규화 → 1.01101 * 2²
• 지수 = 2 + 127 = 129  → 1000 0001

📋Quiz!

다음과 같이 저장된 부동소수점 수가 있다. 십진수로 어떻게 되는지 적어보시오(단일정밀도)

• 1 10000011 00100000..
• 10000011  → 131
• (-1)¹ x (1+0.001) x 2¹³¹⁻¹²⁷  = (-1) x (1 + 0.125)x2⁴ = -18.0

📋Quiz!

다음 수의 저장모습을 적어보시오(단일 정밀도)  23.875(10)

• 23 → 10111(2)
• 0.875 → 0.875 * 2 = 1.75                 → 1
•                       0.75 → 0.75 * 2 = 1.5 → 1
•                       0.5 → 0.5 * 2 = 1.0     → 1
• 23.875 = 10111.111
• 정규화 → 1.0111111 * 2⁴
• 지수 = 4 + 127 = 131

결과 : 0 10000011 0111111000...



📋Quiz!

다음 부동소수점 수 저장모습을 보고 십진수로 변환해보시오(단일 정밀도)

0 10000100 01011000....

10000100  → 132

0.01011 = 0.25 + 0.0625 + 0.03125 = 0.34375

→  (-1) * (1.34375)* 2¹³²⁻¹²⁷ = 43.0  (.0무조건 써야함 43이라고 쓰면 감점)





📌 Denormal Numbers

비정규 숫자

• exponent(지수)가 000...000이라면
  • 숨겨진 비트 1.이 사라지고 대신 0. + Fraction 형태로 계산

• 사용목적
  • 정규 숫자보다 작은 값을 표현하기 위해 사용됨
  • 정밀도를 줄여서 작은값을 근사적으로 표현함 ( 예 : 2⁻¹²⁶ 보다 작은값을 표현할때 사용)

만약 Fraction이 모두 0인 경우



📌 Infinities and NaNs

무한대와 숫자가 아님(Not a Number)

• 무한대
  • Exponent = 111.....11
  • Fraction = 000..0
  • 계산 중 오버플로우가 발생하면 결과로 무한대가 저장됨
  • 무한대는 부동소수점 연산에서 일종의 값으로 취급되어 계산을 중지하지 않고 계속 사용가능하다
  • (무한대에 어떤 값을 더하거나 빼도 무한대)
• NaN

  • Exponent = 111...11
  • Fraction = 000...00
  • NaN = 숫자가 아님
  • 계산이 정의되지 않은 상황에서 발생한다 (0/0,  ∞ -  ∞같은 상황)
  • 무한대 처럼 에러를 처리하거나 계산을 중단하지 않고 연산을 계속 수행할 수 있게 하지만 결과는 항상 NaN

📌 Floating-Point Addition

부동소수점 덧셈



• 10진수 소숫점 4자리의 예시(9.999 * 10¹ + 1.610 * 10⁻¹)
  1. 소숫점 정렬(작은 수를 큰 수에 맞춤)
     • 9.999 * 10¹그대로 둠
     • 1.610 * 10⁻¹을 0.0161 * 10¹
  2. 가수끼리 더함

     • 9.999 + 0.0161 = 10.0151
     • 결과 = 10.0151 *  10¹
  3. 결과를 정규화
     • 가수가 1이상 10미만이 되도록 조정하는 과정
     • 10.0151 * 10¹ → 1.00151 * 10²
  4. 결과 검증

     • 오버플로우 또는 언더플로우가 발생했는지 확인
     • 필요하다면 반올림하거나 비정규화 처리  (1.002 * 10²)

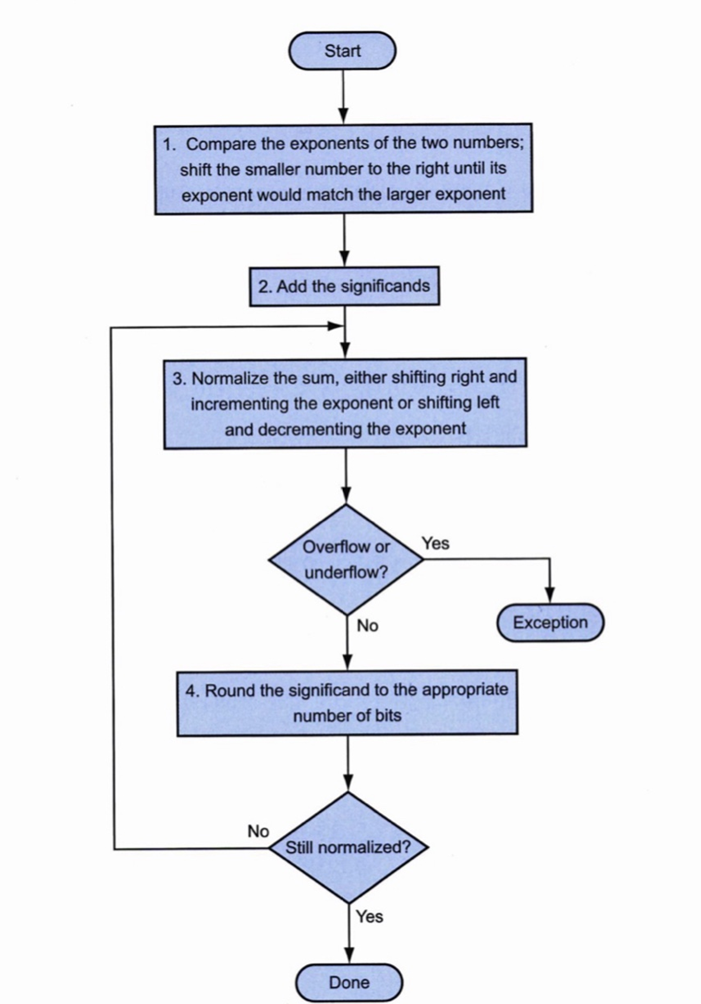

💡이 순서도 알아두기



1. 두 지수를 비교
2. 유효숫자 더하기
3. 합을 정규화 & 오버 언더 확인
4. 유효 숫자 자리수(비트)에 맞춰 반올림
5. 정규화 되었는지 확인(안됐으면 3번으로)
6. 종료

















binary 소숫점 4자리의 예시(1.000 * 2⁻¹ + -1.110 * 2⁻² = 0.5 + -0.4375)

1. 소숫점 정렬(작은 수를 큰 수에 맞춤)
   • 1.000 * 2⁻¹ 그대로 둠
   • -1.110 * 2⁻² 을 -0.1110 * 2⁻¹
2. 가수끼리 더함

   • 1.000 + -0.1110 = 0.001
   • 결과 = 0.001 * 2⁻¹
3. 결과를 정규화
   • 가수가 1이상 2미만이 되도록 조정하는 과정
   • 0.001 * 2⁻¹ → 1.000 * 2⁻⁴
4. 결과 검증

   • 오버플로우 또는 언더플로우가 발생했는지 확인
   • 필요하다면 반올림하거나 비정규화 처리  (1.002 * 10²)
   • 따라서, 2⁻⁴ = 0.0625가 된다

📋Quiz!

다음 부동소수점 수의 덧셈 과정을 이진수를 이용해 보이시오 (4자리 사용한다고 가정)

0.8125 + (-0.1875)

1. 소수점 정렬 ( 지수 일치시키기)
   • 1.101 * 2⁻¹ + (-.0.011) * 2⁻¹
2. 유효숫자 덧셈
   • 덧셈결과 : 1.010 * 2⁻¹
3. 정규화(이미 정규화된 모습) 및 오버언더 체크
   • 1.010 * 2⁻¹
4. 자릿수에 맞춰 반올림, 재정규화(는 필요없음)
   • 1.010 * 2⁻¹ = 0.625

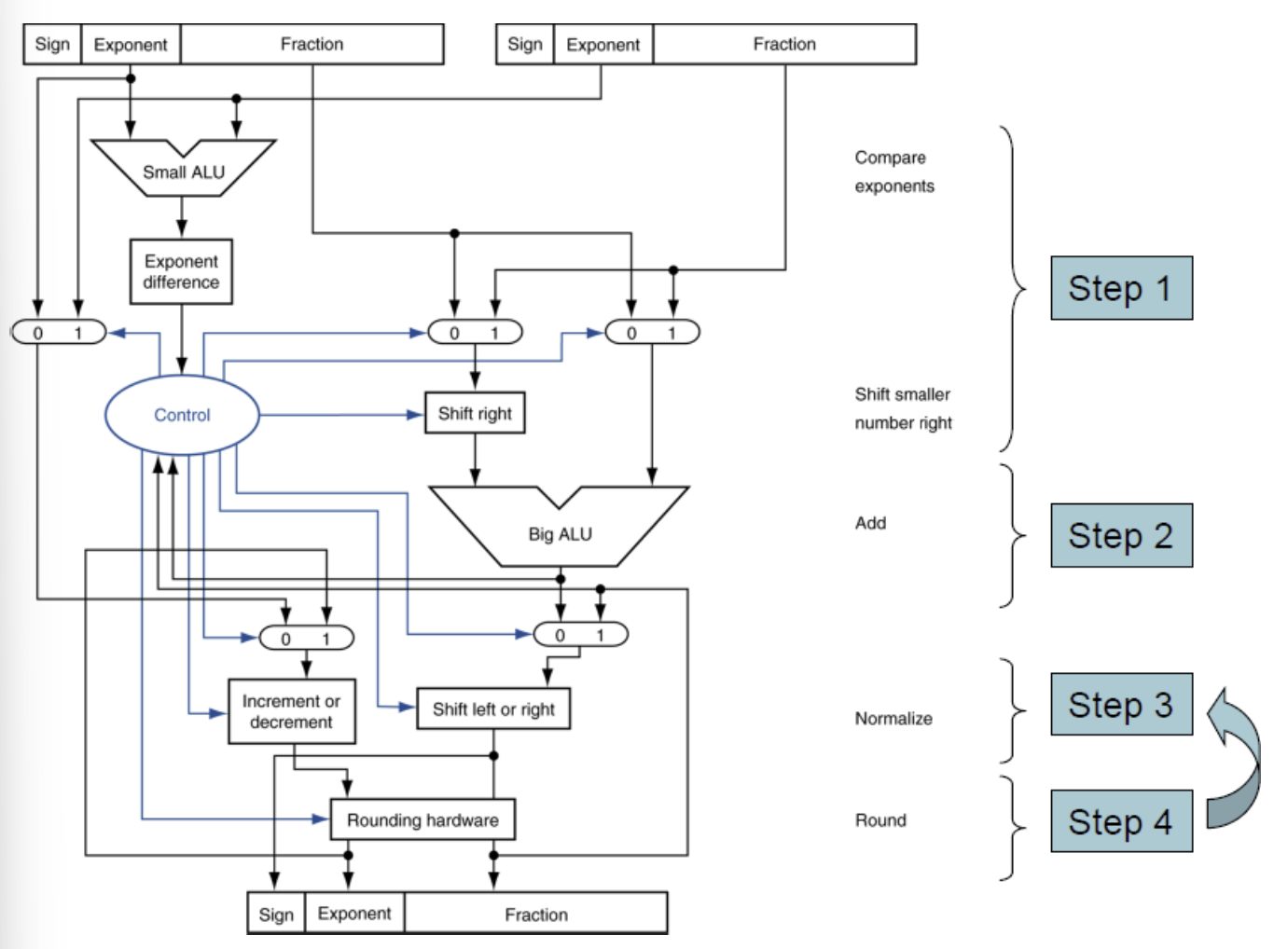

📌FP Adder Hardware

부동소수점 가산기

• integer adder(정수 가산기)보다 훨씬 더 복잡함
• 한번의 clock cycle 안에 작업하기엔, cycle이 아주 오래 걸리게(느리게) 될 수 있음
  • integer operation보다 훨씬 느림
  • 느린 clock은 전체 instruction들을 전체적으로 느리게 만듦
• 따라서, FP adder은 일반적으로 여러번의 cycle로 동작한다
  • pipeline화(병렬적으로) 될 수 있다
  • 하나의 명령에는 여러 cycle이 걸리지만 throughput을 높여 여러개의 명령어를 동시에 실행해 단위 시간당 FP adder의 가능한 작업수가 늘어난다



💡순서 봐두기

1. 지수비교
2. 더 작은 수를 이동
3. 유효숫자 더하기
4. 정규화
5. 반올림







📌Floating-Point Multiplication

부동소수점 곱셈

10진수 소숫점 4자리의 예시(1.110 * 10¹⁰ + 9.200 * 10⁻⁵)

1. 두 수의 지수 더하기

   • 새로운 지수 = 10 + -5 = 5
2. 유효숫자 곱하기
   • 1.110 * 9.200 = 10.212  → 10.212 * 10⁵
3. 결과를 정규화 오버언더 확인
   • 1.0212 * 10⁶
4. 반올림 , 필요시 재정규화
   • 1.021 * 10⁶
5. 부호 결정
   • +1.021 * 10⁶

binary 소숫점 4자리의 예시(1.000 * 2⁻¹ + -1.110 * 2⁻² = 0.5 + -0.4375)

1. 두 수의 지수 더하기
   • unbiased : -1 + -2 = -3
   • Biased : (-1 + 127) + (-2 + 127) = -3 + 254 -127 = -3 + 127
2. 유효숫자 곱하기
   • 1.000 * 1.110 = 1.110  → 1.110 * 2⁻³
3. 결과를 정규화하고 , 오버플로우/언더플로우 하지 않았는지 검사
   • 1.110 * 2⁻³
4. 필요하다면 반올림하거나 비정규화한다
   • 1.110 * 2⁻³  →  0.21875
5. 피 연산자들의 부호로부터 결과부호를 결정 (+ve * -ve = -ve)
   • 1.110 * 2⁻³ = -0.21875

📋Quiz!

다음 부동소수점 수들의 곱을 구하시오(이진수를 이용하고 4자리를 이용)

0.375 * -0.75

• 2진수 변환)   0.011 * 0.110
• 정규화)          1.100 * 2⁻² * 1.100 * 2⁻¹
  1. 지수더하기           -2 + -1 =-3
  2. 유효숫자 곱하기   1.100(2) * 1.100(2)  → 1.5*1.5=2.25(10) → 10.01(2)  결론→ 10.01 * 2⁻³
  3. 정규화                   1.001 * 2⁻²
  4. 반올림(변화없음)  1.001 * 2⁻²
  5. 부호결정                -1.001 * 2⁻²  →  -0.28125

0.875 * -0.75

• 2진수 변환)   0.111 * 0.11
• 정규화)          1.11 * 2⁻¹ * 1.1 * 2⁻¹
  1. 지수더하기           -1 + -1 =-2
  2. 유효숫자 곱하기   1.11(2) * 1.1(2)  → 1.75*1.5=2.625(10) → 10.101(2)  결론→ 10.101 * 2⁻²
  3. 정규화                   1.0101 * 2⁻³
  4. 반올림(변화없음)  1.0101 * 2⁻³
  5. 부호결정                -1.0101 * 2⁻³  → -0.65625

📌 FP Arithmetic Hardware

부동소수점 산술 하드웨어

• FP multiplier(곱셈기)의 복잡도는 FP adder(가산기)와 비슷하다
  • 하지만, adder에서는 유효숫자끼리 더했지만, multiplier은 곱한다
• FP 산술 하드웨어는 보통 다음 기능들을 지원한다
  • 덧셈,뺄셈, 곱셈, 나눗셈, 역수, 분모, 제곱...
• FP operation은 일반적으로 여러번의 cycle로 동작한다(병렬적으로 될수있음)

📌 FP Instructions in MIPS

MIPS의 부동소수점 명령어

• FP 하드웨어는 보조 프로세서1
  • adjunct Processor : 명령어 집합을 확장하는 보조프로세서
  • Coprocessors : CPU와는 별도로 독립된 레지스터 파일을 가진 실행 유닛
  • MIPS 구조 : 최대 4개의 보조 프로세서 유닛(0~3번)을 정의
• 독립적인 FP 레지스터 파일
  • 32개의 단정밀도 레지스터 : $f0, $f1, .. $f31
  • 배정밀도로 사용할 경우 쌍으로 사용 : $f0/ $f1, $f2/$f3 ...
  • MIPS ISA Release 2는 32개의 64비트 FP 레지스터를 지원
• FP 명령어는 FP레지스터에서만 작동
  • 일반적으로 프로그램은 정수 데이터에 대해 FP 연산을 수행하지 않으며 FP데이터에 대해 정수연산도 수행안함
  • FP레지스터는 코드 크기에 최소한의 영향을 주며 더 많은 레지스터를 제공

📌 FP Instructions in MIPS

• FP 로드 및 저장 명령어
  • 명령어  : lwc1, swc1, ldc1, sdc1
  • 예시 :

ldc1 $f8, 32($sp)
// $f8 : 부동소수점 레지스터

• 단정밀도 산술연산
  • 명령어: add.s, sub.s , mul.s, div.s
  • 예시:

add.s $f0, $f1, $f6



• 배정밀도 산술 연산
  • add.d, sub.d, mul.d, div.d
  • 예시  :

mul.d $f4, $f4, $f6

• 단정밀도 및 배정밀도 비교연산
  • 명령어 : c.xx.s,  c.xx.d (xx는 비교조건(eq:같음, lt:작음, le : 작거나 같음)
  • FP 조건 코드 비트 설정 또는 해제
  • 예시 :

c.lt.s $f3, $f4

//$f3 < $f4

• FP 조건 코드에 따른 분기
  • bclt, bclf  (조건이 bclt(참) , bclf(거짓)일때 분기
  • 예시 :

bc1t TargetLabel

//참이면 TargetLable로 이동



📌FP Example : ºF to ºC

• c코드

float f2c(float fahr) {
    return ((5.0 / 9.0) * (fahr - 32.0));
}

//fahr, result -> $f12, $f0
//literals -> global memory space



• compiled MIPS code:

f2c:
    lwc1 $f16, const5($gp)    # $f16에 상수 5.0 로드
    lwc2 $f18, const9($gp)    # $f18에 상수 9.0 로드
    div.s $f16, $f16, $f18    # $f16 = 5.0 / 9.0
    lwc1 $f18, const32($gp)   # $f18에 상수 32.0 로드
    sub.s $f18, $f12, $f18    # $f18 = fahr - 32.0
    mul.s $f0, $f16, $f18     # $f0 = (5.0 / 9.0) * (fahr - 32.0)
    jr $ra                    # 호출된 함수로 복귀



📌FP Example : array Multiplication



• X = X + Y *Z (모두 32*32, 64bit double-precision elements)
• c 코드

void mm (double x[][], double y[][], double z[][]) {
    int i, j, k;
    for (i = 0; i != 32; i = i + 1)
        for (j = 0; j != 32; j = j + 1)
            for (k = 0; k != 32; k = k + 1)
                x[i][j] = x[i][j] + y[i][k] * z[k][j];
}

//x,y,z -> $a0, $a1, $a2
//i,j,k -> $s0, $s1, $s2



• MIPS 행렬 곱셈을 수행하는 구체적인 코드 예제를 보여줍니다

li $t1, 32        # 행렬 크기 = 32
li $s0, 0         # i = 0
L1: li $s1, 0     # j = 0
L2: li $s2, 0     # k = 0
//주소 계산(행렬 x의 요소 주소 계산)
sll $t2, $s0, 5       # $t2 = i * 32
addu $t2, $t2, $s1    # $t2 = i * 32 + j
sll $t2, $t2, 3       # $t2 = byte offset of x[i][j]
addu $t2, $a0, $t2    # $t2 = base address + offset
l.d $f4, 0($t2)       # $f4 = x[i][j]
//행렬 y와 z의 요소 주소 계산
sll $t0, $s0, 5       # $t0 = i * 32
addu $t0, $t0, $s2    # $t0 = i * 32 + k
sll $t0, $t0, 3       # $t0 = byte offset of y[i][k]
addu $t0, $a1, $t0    # $t0 = base address + offset
l.d $f18, 0($t0)      # $f18 = y[i][k]

sll $t0, $s2, 5       # $t0 = k * 32
addu $t0, $t0, $s1    # $t0 = k * 32 + j
sll $t0, $t0, 3       # $t0 = byte offset of z[k][j]
addu $t0, $a2, $t0    # $t0 = base address + offset
l.d $f16, 0($t0)      # $f16 = z[k][j]
//연산 수행
mul.d $f16, $f18, $f16  # $f16 = y[i][k] * z[k][j]
add.d $f4, $f4, $f16    # $f4 = x[i][j] + y[i][k] * z[k][j]
//루프 반복
addiu $s2, $s2, 1       # k = k + 1
bne $s2, $t1, L3        # k != 32 -> L3

s.d $f4, 0($t2)         # x[i][j] = $f4

addiu $s1, $s1, 1       # j = j + 1
bne $s1, $t1, L2        # j != 32 -> L2

addiu $s0, $s0, 1       # i = i + 1
bne $s0, $t1, L1        # i != 32 -> L1



📌 Accurate Arithmetic (정확한 산술)

• IEEE Std. 754와 추가적인 정밀도
  • 보호비트(Guard bit), 자리 맞춤비트(Round bit), Sticky bit
    • 연산중 발생하는 추가적인 비트를 통해 정밀도를 높이고 반올림의 정확성을 확보
  • 반올림 모드
  • 프로그래머스 제어 허용
• 모든 FP유닛이 옵션을 구현하지는 않음 -> 대부분의 프로그래밍 언어는 FP라이브러리는 기본값을 사용함
• 트레이드 오프
  • 하드웨어 복잡성, 성능, 시장요구 사이에서 균형을 맞춰야함
• FMA (Fused Multiply Add)
  • 곱셈과 덧셈을 하나의 부동소수점 명령으로 수행하는 기능
  • 단 한번의 반올림 : 곱셈과 덧셈이 끝난 후 한번만 반올림을 수행해 정확도를 향상
  • 고정밀도 제공 : 별도의 곱셈과 덧셈을 수행하는 것보다 정밀도가 높음
  • 2 FLOPs(부동소수점 연산) per instruction : 곱셈과 덧셈을 한번에 처리
  • 예시: madd.d fd, fr, fs, ft



📍?<궁금한점>📍

🔎 초과 표현

 지수에 Bias(편향값)을 더해 음수지수도 표현할 수 있게 하는 방식



🔎부동소수점 표현에서 가수 계산예제에서 1.5가 아니라 왜 1.625로 계산해야할까?

• 부동소수점에서 정규화된 형태는 항상 1.xxx의 형태로 나타낸다
• 즉, 정규화된 형식에서는  항상 가수부분이 1로 시작해야한다

🔎 소수부분 2진수 구하는 법

0.75

- 0.75 * 2 = 1.5    → 1

- 0.5 * 2 = 1.0     →  1

즉, 0.11



🔎 무한대가 중요한 이유

무한대는 에러를 방지하는 메커니즘으로 사용된다

• 일반적으로 연산에서 오버플로우가 발생하면 프로그램이 중단 될 수 있다
• 그러나 부동소수점 표준(IEEE 754)에서는 무한대를 값으로 정의해 계산을 계속 진행할 수 있게한다
• 다만, ∞ -  ∞은 NaN이 된
